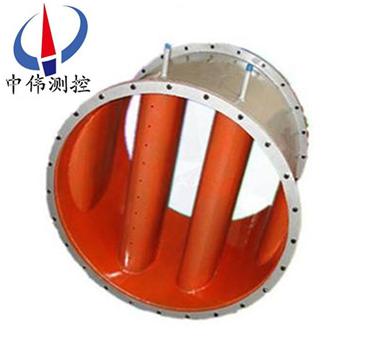

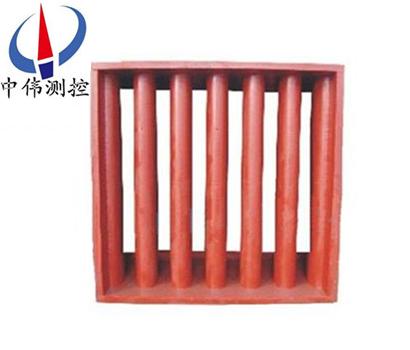

機翼式風量測量裝置

•
•

機翼式風量測量裝置是國內外電力行業一、二次風量測量中運用zui廣的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風

一、產品概述：

ZW-FJY系列機翼式風量測量裝置具有壓力小，安裝前后直管較短，測量穩定的特點。適用于圓形或矩形管道的風量測量隨著控制技術的進步，電站鍋爐的負荷、燃料量及配風量已經實現了在線檢測及協調控制，但在目前仍有大部分機組因管道或測風裝置選型和配置不合理，而使通風量不能難以準確測量，導致鍋爐負荷。風量、燃料量無法投入自動，造成燃燒不穩，煙氣流暢不均勻，鍋爐效率下降，以及磨煤機通風量不足造成堵塞等。

二、工作原理：

ZW-FJY系列機翼式風量測量裝置是采用一種機翼形節流件的節流式流量傳感器。結構原理圖如下：

三、主要特點：

ZW-FJY系列機翼式風量測量裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：

1、采用了多個翼形管，增加了檢測點，提高了測量準確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。

2、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保了測量準確度。

3、采用獨特的機翼腔體取壓法，******解決了堵塞問題，在翼形管外部增加了排污裝置和疏通裝置，確保運行安全和維修方便。

4、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。

5、對直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

6、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。

7、核心節流元件為流線型機翼形狀，其阻力系數達到了zui小極限。壓損較小，產生的壓損不超過    差壓值的14%。

四、技術參數：

1、測量介質： 空氣、鍋爐一、二次風等介質；

2、管道： 圓管﹑矩形管；

3、管道適用范圍： Dn=200～5000mm B×H=200×200～4000×4000mm；

4、精度： ±1.0%；

5、公稱壓力： Pn≤6.4MPa；

6、流體溫度： t≤500℃；

7、精度等級： 1.0級 2.0級

8、參照標準：GB/T2624-2006、GB1236-2000及JJG835-93

9、連接方式：法蘭連接、焊接

五、結構形式：

        機翼式測風裝置結構如圖

                           俯視圖                           正視圖

七、選型編碼：

型號標記方法：

ZW-HJM-DN□-PN□- C/S/O  橫截面風量傳感器

ZW——基本型號；- HJM——橫截面風量傳感器

DN□——公稱通徑（㎜）例如DN1000，為公稱通徑1000㎜。

PN□——公稱壓力（Mpa）例如PN0.1，為公稱壓力0.1 Mpa。

C/S/O——管道材質：C為碳鋼，S為不銹鋼，O其它材質。

八、設計選用及訂貨須知：

1、被測介質名稱；

2、Z大、常用、Z小流量（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、Z高壓力（Mpa）、Z高溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。
