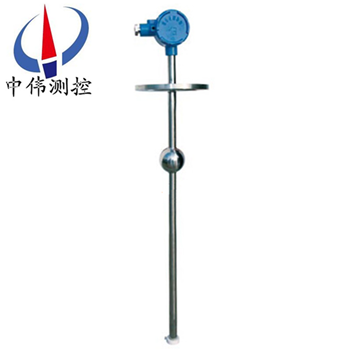

防爆浮球液位計
防爆浮球液位計是以磁浮球為測量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~2
Description：
一、產品概述：
ZW-UQZ系列防爆浮球液位計是一種插入式液位儀表,它是由干簧管、電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出，以實現對液位信號的傳送或控制。
二、工作原理：
ZW-UQZ系列防爆浮球液位計由浮球、插桿等組成。通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，從而達到液面的遠距離檢測和控制。
三、應用場合：
ZW-UQZ系列防爆浮球液位計具有結構簡單，調試方便，可靠性好，精度高等特點。廣泛適用于高溫、高壓、粘稠、臟污介質、瀝青、含臘等油品以及易燃、易爆、腐蝕性等介質的液位（界位）的連續測量?？捎糜谑汀⒒ぴ蟽Υ?、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制。也適用于大壩、水位，水庫水位監測與污水處理等等。
四、主要特點：
1、適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3、測量范圍大，不受貯槽高度的限制。
4、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
5、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
五、技術參數：
1、測量范圍：0~3500mm；
2、供電電壓：12~36V DC；
3、輸出信號：兩線制4~20mA DC疊加數字信號，由用戶選擇開方或線性輸出；
4、負載電阻：250Ω；
5、測量精度：±10mm；
6、環境溫度：-40~80℃；
7、工作溫度：-20~120℃；
8、公稱壓力：≤1.6MPa；
9、法蘭標準：A：JB/T82.1-94（平面法蘭） DN100 PN1.6 球φ90；
B：JB/T82.1-94（平面法蘭）DN80 PN0.6 球φ76介質密度：≥0.65g/cm3；
10、介質粘度：≤0.015PaS；
11、接液材質：不銹鋼；
12、防爆等級：EXⅡBT4。
六、液位計安裝說明：
1、ZW-UQD-91 型儀表。
2、被測介質不應含有鐵磁性雜質。
3、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前， 用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至 密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。
4、儀表的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時 針方向排列。
5、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。
6、儀表的安裝位置一般選擇在量程之半。
七、四種安裝方式：
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
（訂貨時請用戶注明安裝形式和引頸長度L值。）對于敞口或非金屬容器，可以采用支架安裝方式。對于敞口或非金屬容器，可以采用支架安裝方式。
八、安裝調試注意事項：
1、整體調試
浮球液位計出廠時經調校合格后用抱箍帶固定在一起，用戶安裝前可進行整體調試(移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應)
2、單獨調試
可將變送器從UQZ型液位計上拆下，用磁性浮球處于變送器的零位標記處，此時輸出應為4mA，在把磁鋼置于滿度標記此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反激光粒度儀復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側須***注意液位計的下連接法蘭中心線須***對準顯示刻度標尺的零位和變送器輸出零位標記處。
九、安裝使用注意事項：
1浮球液位計應安裝在其浮球上下運動時不受妨礙的位置上。
2被測介質不應含有鐵磁性雜質。
3為了防止運輸時UQZ-D型儀表的浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，
4用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至 密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。
5浮球液位計的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時 針方向排列。
6浮球液位計出廠時附有安裝法蘭，用戶應有配管道法蘭。
十、操作說明：
1、按鍵操作：
調零鍵[Z]、調整鍵[S]、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵打開 | 同時按下[Z]和[S]鍵5秒鐘以上，便可打開（LCD屏幕顯示：OPEN）。 | |
PV值清零 （即零位調整） | 將浮球直接置于零位上，按鍵打開后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，（LCD屏幕顯示：PV=0） | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，（LCD屏幕顯示：PVER） |
4mA點有源遷移 | 按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。（LCD屏幕顯示：LSET） | |
20mA點有源遷移 | 按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。（LCD屏幕顯示：HSET） | |
變送器數據恢復 | 先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新打開。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置：
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能鍵確認并退出設置狀態恢復顯示狀態。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) | |
說明：在參數設置時，若2分鐘內未有任何按鍵按下，則直接返回到測量模式（不保存設置數據）。
十一、選型編碼：
型 號 | 代 碼 | 說 明 | |||||
ZW-UQZ-B | -□ | -□ | -□ | □ | □ | □ | 防爆浮球液位計（中偉測控） |
量程（mm） | 量程500mm＜H＜5500mm | ||||||
介質密度 | kg/m3 | 密度＞0.7 | |||||
安裝方式 | -0 | 支架安裝 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊說明 | ||||||
接液材質 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常壓） | ||||||
4 | 特殊說明 | ||||||
輸出信號 | 1 | 電流4~20mA輸出 24VDC供電 | |||||
T | 特殊要求 | ||||||
顯示方式 | N | 不帶現場顯示功能 | |||||
LED | 帶現場顯示功能 | ||||||
十二、設計選用及訂貨須知 ：
1、訂貨時需注明型號、介質密度、溫度、壓力，插入深度（L）、測量范圍（l）、法蘭標準、規格、數量；
2、如有特殊要求，請在訂貨時詳細注明。
售后服務承諾：
1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
