高靜壓差壓變送器

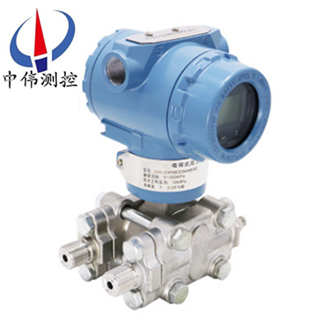

  • M3051高精度高靜壓差壓變送器.png
高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力,然后轉變成4~20mA DC信號輸出。智能型可與HART手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控系統。

Description:

一、產品概述:

ZW3051HP系列高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器,它選用高靜壓膜盒,所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA,但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA。故高它多用于流量、液位測量且壓力較高的場合,主要適用于石化和電站高壓裝置的差壓變送器,由于其耐壓高達32MPa,并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量。

二、測量原理:

ZW3051HP系列高靜壓差壓變送器是當被測介質的兩種壓力通入高、低兩壓力室,作用在δ元件(即敏感元件)的兩側隔離膜片上,通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的信號。

三、應用場合:

ZW3051HP系列高靜壓差壓變送器具有32Mpa的耐工作壓力和過載保護,確保了變送器能在高靜壓系統中得到可靠的應用。差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度,然后將其轉換成4—20mA.DC信號輸出。

四、主要特點:

1、精度高;

2、穩定性好;

3、二線制4-20mADC;

4、固體元件,接插式印刷線路板;

5、小型、重量輕、堅固抗震;

6、量程、零點外部連續可調;

7、正遷移可達500%;負遷移可達600%;

8、阻尼可調;

9、單向過載保護特性好;

10、無機械可動部件維修工作量少;

11、全系列統一結構,零部件互換性強;

12、接觸介質的膜片材料可選(316L、TAN、HAAS-C、MONEL等耐腐蝕材料);

13、防爆結構,全天候使用;

14、智能HART現場總線協議。

五、性能參數:

1、使用對象:液體、氣體和蒸汽;

2、測量范圍:0-0.06kPa至0-40MPa;

3、輸出信號:4-20mA DC;

4、12-45VDC,一般為24VDC;

5、負載特性:與供電電源有關,在某一電源電壓 時代負載能力(負載特性),負載阻抗 RL與電源電壓VS關系式為:RL≤(VS-12);

6、指示表:LCD液晶或者LFD數碼管顯示;

7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6;

8、量程和零點:外部連續可調;

9、正負遷移:零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的******值,均不能超過測量范圍上限的100%(智能型:量程比15:1) ***大正遷移量為***小調校量程的500%;***大負遷移量為***小調教量程的600%;

10、溫度范圍:放大器工作溫度范圍:-29~+93℃(LT型為-25~+70℃) 灌充硅油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+149℃;

11、靜 壓:1、4、10、25、32MPa;

12、溫 度:相對濕度為0~100%RH;

13、容積變化量:<0.16cm3;

14、阻尼(階躍響應):充硅油時,一般在0.2s到1.67s之間連續可調。

六、技術參數:

(不帶遷移,在標準工作條件下,充硅油,316不銹鋼隔離膜片);

1、準確度:±0.075%(0智能型)、±0.1%(智能型)、±0.25%、±0.5%;

2、死區:無(≤0.1%);

3、穩定性:六個月內不超過***大量程的基本誤差******值;

4、振動影響:在任意軸上,振動頻率為200Hz;

5、電源影響:小于輸出量程的0.005%V;

6、負載影響:電源如果穩定,則負載沒有影響;

7、安裝位置影響:***大可產生0.24kPa 的零點誤差。

其它:

1、隔離膜片:316不銹鋼,哈氏合金C-276,蒙乃爾合金,鈦或鉭;

2、排氣/排液閥:316不銹鋼;

3、法蘭和接頭:316不銹鋼;

4、接觸介質“O”形環:丁腈橡膠,氟橡膠;

5、灌充液:硅油或者惰性油;

6、螺栓:316L不銹鋼;

7、電子殼體材料:低銅鋁合金;

8、引壓連接件:法蘭1/4NPT,中心距54mm;接頭1/2NPT或M20x1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm;

9、信號接線孔:G1/2。

七、故障診斷:

變送器在測量過程中,常常會出現一些故障,故障的及時判定分析和處理,對正在進行了生產來說至關重要的。我們根據日常維護中的經驗,總結歸納了一些判定分析方法和分析流程。

1、調查法:

回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。

2、直觀法:

觀察回路的外部損傷、導壓管的泄漏,回路的過熱,供電開關狀態等。

3、檢測法。

a、斷路檢測:將懷疑有故障的部分與其它部分分開來,查看故障是否消失,如果消失,則確定故障所在,否則可進行下一步查找,如:智能差壓變送器不能正常Hart遠程通訊,可將電源從儀表本體上斷開,用現場另加電源的方法為變送器通電進行通訊,以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

b、短路檢測:在保證安全的情況下,將相關部分回路直接短接,如:差變送器輸出值偏小,可將導壓管斷開,從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側,觀察變送器輸出,以判斷導壓管路的堵、漏的連通性。

c、替換檢測:將懷疑有故障的部分更換,判斷故障部位。如:懷疑變送器電路板發生故障,可臨時更換一塊,以確定原因。

d、分部檢測:將測量回路分割成幾個部分,如:供電電源、信號輸出、信號變送、信號檢測,按分部分檢查,由簡至繁,由表及里,縮小范圍,找出故障位置。

八、在日常使用中的注意事項:

1、切勿用高于36V電壓加到變送器上,導致變送器損壞;

2、切勿用硬物碰觸膜片,導致隔離膜片損壞;

3、被測介質不允許結冰,否則將損傷傳感器元件隔離膜片,導致變送器損壞,必要時需對變送器進行溫度保護,以防結冰;

4、在測量蒸汽或其他高溫介質時,其溫度不應超過變送器使用時的極限溫度,高于變送器使用的極限溫度須***使用散熱裝置;

5、測量蒸汽或其他高溫介質時,應使用散熱管,使變送器和管道連在一起,并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時,散熱管中要注入適量的水,以防過熱蒸汽直接與變送器接觸,損壞傳感器;

6、在壓力傳輸過程中,應注意以下幾點,

a、變送器與散熱管連接處,切勿漏氣;

b、開始使用前,如果閥門是關閉的,則使用時,應該非常小心、緩慢地打開閥門,以免被測介質直接沖擊傳感器膜片,從而損壞傳感器膜片;

c、管路中須***保持暢通,管道中的沉積物會彈出,并損壞傳感器膜片。

九、選型編碼:

代號

ZW3051HP

高靜壓差壓變送器(中偉測控)


代號

說明


0

負壓


1

表壓


2

絕壓


代號

測量范圍


1

0-0.060.3KPa


2

0-0.251.5KPa


3

0-1.27.2KPa


4

0-636KPa


5

0-30180KPa


6

0-1601000KPa


7

0-4002500KPa


8

0-160010000KPa


9

0-400025000KPa


0

0-700040000KPa


代號

類型1


0

標準型


1

單平式法蘭型


2

雙平式法蘭型


3

單插法蘭型


4

雙插法蘭型


5

一平一插法蘭型


代號

法蘭規格


0

DN25


1

DN50


2

DN80


3

其他規格


代號

類型2


0

普通型


1

普通智能型(HART通訊)


MO

不帶顯示

M1

數字指示表頭

E1

普通電纜接頭

E2

防爆電纜接頭

B1

管裝彎支架

B2

盤裝彎支架

B3

管裝平支架

G1

腰型法蘭

G2

焊管接頭

G3

一體化三閥組

i

本安

d

隔爆

G

≤200℃(高溫硅油)

防腐材料

結構材料

隔離膜片

F12

316L

F13

哈氏C-276

F14

蒙乃爾K-500

F15

F22

316L

F23

哈氏C-276

F24

蒙乃爾K-500

F25

F26

316L

F33

哈氏C-276

F35

F44

蒙乃爾K-500

F47

3YC25

十、設計選用及訂貨須知:

1、ZW3051HP高靜壓差壓變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移,須***注明遷移量數值。

4、差壓變送器如需配三閥組、節流裝置,需另行注明。

5、根據用戶規定的量程校驗。如果用戶無規定,變送器調校至***大量程,這種校驗將在室溫、常壓下進行。

6、需要標注工位號時,應在訂貨時注明。

7、選購遠傳變送器時,還應根據不同遠傳法蘭選型表按需確定。

8、如果遠傳變送器要在真空場合和高溫場合下使用,訂貨時要特殊標明。

9、接觸介質O形密封環的材料有丁晴橡膠和氟橡膠等。

售后服務承諾:

1、我公司所售差壓變送器系列產品在十二個月以內出現質量問題的,負責免費維修。

2、質保期內如我公司產品出現任何質量問題,我公司負責免費維修或更換。

3、質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。

4、質保期后產品出現質量問題,我公司負責維修,收取損壞部件成本費。

5、如用戶需我公司現場服務,對省內用戶我公司服務人員12小時內到達現場,省外用戶48小時內到達現場。
