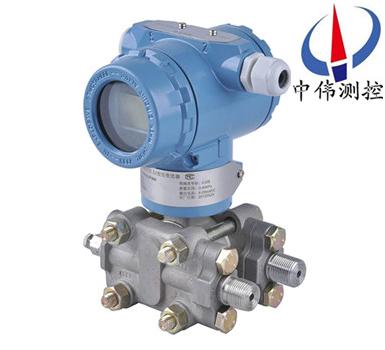

智能高靜壓差壓變送器

•

智能高靜壓差壓變送器是選用高靜壓膜盒，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA，但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA。故高靜壓差壓變送器多用于

一、產品概述：

ZW3851HP系列智能高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內zui為流行，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

二、工作原理：

ZW3851HP系列智能高靜壓差壓變送器是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

三、應用場合：

ZW3851HP系列智能高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

四、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.05%；

3、穩定性：0.25%  60個月；

4、量程比：100：1；

5、測量速率：0.2S；

6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

7、過程連接與其它產品兼容，實現測量；

8、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

9、采用16位計算；

10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。

五、技術參數：

1、使用對象：液體、氣體和蒸氣；

2、測量范圍：0-0.4~2.5MPa；

3、輸出信號：4~20mA DC （特殊可為四線制）；220VAC供電，0~10mADC輸出；

4、供電電源：12~45VDC，一般為24VDC；

5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；

6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；

7、防爆等級：a：隔爆型（ExdⅡBT5或ExdⅡCT6）；b：本安型（ExiaⅡCT6或ExibⅡCT6）；

8、量程和零點：外部連續可調；

9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程 的600%；

10、溫度范圍：工作溫度范圍：－20~+88℃ ；

六、故障診斷：

變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。

1、調查法：

回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。

2、直觀法：

觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。

3、檢測法。

a、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進行下一步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

b、短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。

c、替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。

d、分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。

七、安裝注意事項：

差壓變送器和節流裝置配套使用的時候，遇到現場壓力低的時候，在計算的時候經常會到這么一個情況，就是計算出來的差壓上限是微差壓，這就對現場差壓變送器提出了很高的要求。

導壓管的安裝問題：

1、差壓變送器由于其量程小，安裝位置不同而受力不均勻引起壓力的變化。（斜度30度時，會產生0.2KPa 左左的壓力）。這樣的情況特別是在和阿牛巴流量計配套使用的時候，一定要注意差壓變送器的安裝問題。

2、防止變送器與腐蝕性或過熱的被測介質相接觸；

3、防止渣滓在導壓管內沉積；

4、導壓管要盡可能短一些；

5、兩邊導壓管內的液柱壓頭應保持平衡；

6、導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方；

現場測量中，減少誤差的方法：

1、導壓管應盡可能短些；

2、當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；

3、對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；

4、液體導壓管道布設時要避免出現高點，氣體導壓管布設要避免出現低點；

5、兩導壓管應保相同的溫度；

6、為避免摩擦影響，導壓管的口徑應足夠大；

7、充滿液體的導壓管中應無氣體存在；

8、當使用隔離液時，兩邊導壓管的液位要相同。

八、使用注意事項：

1、差壓變送器在使用前須***對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。

2、變送器安裝后，開車之前還需檢查一次各種變送器的工作壓力、工作溫度、測量范圍、漂移量等。看是否和實際情況相符，若有不符之處，則須***查明原因并糾正后才能開車。

3、開啟和停用時，應避免儀表承受單向靜壓。

九、選型編碼：

十、設計選用及訂貨須知：

1、ZW3851HP系列高靜壓差壓變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。

售后服務承諾：

1、我公司所售差壓變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
