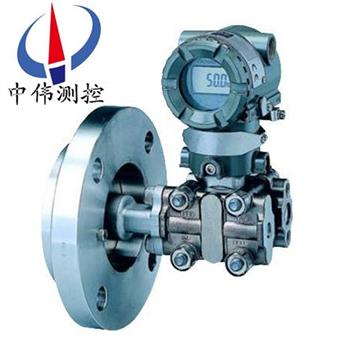

法蘭安裝式差壓變送器
法蘭安裝式差壓變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。可根據被測介質濃度
Description：
一、產品概述：
ZWA210A/220A系列法蘭安裝式差壓變送器采用xj****的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。
二、現場總線通信能力：
ZWA210A/220A系列法蘭安裝式差壓變送器的現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新換代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
提供兩種現場總線模式，FOUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現阿斯德和其他供應商的協同工作。軟件方面，ZWA210系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。
三、小型輕量設計：
ZWA210A/220A系列法蘭安裝式差壓變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
四、應用場合：
ZWA210A/220A系列法蘭安裝式差壓變送器用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。ZWA210A/220A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊，通過它們進行設定和監控等。
五、主要特點：
1、超級的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.2%；
3、模擬精度：+（-）0.75%+（-）0.1%F.S；
4、全性能：+（-）0.25F.S；
5、穩定性：0.25% 60個月；
6、量程比：100：1；
7、測量速率：0.2S；
8、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
9、過程連接與其它產品兼容，實現測量；
10、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；
11、采用16位計算機的智能變送器；
12、標準4-20mA，帶有基于HART協議的數字信號，遠程操控；
13、支持向現場總線與基于現場控制的技術的升級。
六、技術參數：
1、輸出信號：4～20MA.DC二線制（模擬）二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
2、供電電源：12～45V.DC;
3、負載特性：
電源影響：<0.005%輸出量程/V；
負載影響：電源穩定時，無負載影響；
測量精度：調校量程的±0.1%，±0.2標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明；
量 程 比：10：1或100比1；
阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大；
啟動時間：<2秒，不需預熱。
4、工作環境：環境溫度 -29～93℃（模擬放大器）；
-29～75℃（數字/智能放大器）；
-29～65℃（帶顯示表頭）；
環境濕度 0～95%。
5、防護特性：防護能力 IP65；
6、防爆類型：隔爆型 Exd II BT4-6； 本安型 Exia II CT5。
7、靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
8、電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
9、指示表（%）：液晶數顯 精度±0.2%。
10、振動影響：任何方向200Hz振動時，±0.05%/g。
11、安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
12、重 量：3.9Kg（不包括附件）。
七、適用以下介質場合：
1、高溫下粘稠介質；
2、易結晶的介質；
3、帶有固體顆粒或懸浮物的沉淀性介質；
4、強腐蝕或劇毒性介質；
5、可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作；
6、連續準確測量界面和密度；
7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況；
8、衛生清潔要求很高的場合；
9、如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
八、選型編碼：
ZWA210A/220A | （工作壓力2.5MPa） | |||||||||||
4 | 0-4～40KPa | |||||||||||
5 | 0-40～250KPa | |||||||||||
6 | 0-0.16～1.0MPa | |||||||||||
代碼 | 輸出 | |||||||||||
N | 普通模擬型：（輸出：4～20mA） | |||||||||||
G | 常規智能型：（輸出：4～20mA） | |||||||||||
S | 標準智能型：（輸出：4～20mA帶HART總線協議） | |||||||||||
Z | 數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） | |||||||||||
代碼 | 公稱直徑尺寸（mm） | 插入筒長度（mm） | 高壓側隔膜片材料 | |||||||||
A0 | 80 | 平 | 316LSST | |||||||||
A2 | 80 | 50 | 316LSST | |||||||||
A4 | 80 | 100 | 316LSST | |||||||||
A6 | 80 | 150 | 316LSST | |||||||||
B0 | 100 | 平 | 316LSST | |||||||||
B2 | 100 | 50 | 316LSST | |||||||||
B4 | 100 | 100 | 316LSST | |||||||||
B6 | 100 | 150 | 316LSST | |||||||||
C0 | 80 | 平 | 哈氏C-276 | |||||||||
C2 | 80 | 50 | 哈氏C-276 | |||||||||
C4 | 80 | 100 | 哈氏C-276 | |||||||||
C6 | 80 | 150 | 哈氏C-276 | |||||||||
D0 | 100 | 平 | 哈氏C-276 | |||||||||
D2 | 100 | 50 | 哈氏C-276 | |||||||||
D4 | 100 | 100 | 哈氏C-276 | |||||||||
D6 | 100 | 150 | 哈氏C-276 | |||||||||
E0 | 80 | 平 | 鉭 | |||||||||
F0 | 100 | 平 | 鉭 | |||||||||
代碼 | 安裝法蘭 | |||||||||||
A | 3〞150lb | 碳鋼鍍鋅 | ||||||||||
B | 4〞150lb | |||||||||||
C | 3〞300lb | |||||||||||
D | 4〞300lb | |||||||||||
代碼 | 結 構 材 料 | |||||||||||
法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||||
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
代碼 | 選項 | |||||||||||
M1 | 0-100%線性指示表 | |||||||||||
M2 | LED數字顯示表 | |||||||||||
M3 | LCD顯示器 | |||||||||||
C0 | 1/2-14NPT錐管內螺紋接頭 | |||||||||||
C1 | 1/2-14NPT引壓接頭后部焊接引壓管Ф14 | |||||||||||
C2 | 丁字形螺紋接頭M20×1.5 | |||||||||||
d | 隔爆型dⅡBT4 | |||||||||||
i | 本安型iaⅡCT | |||||||||||
九、、設計選用及訂貨選型須知：
1、ZWA210A/220A系列法蘭安裝式差壓變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號須***填寫清楚、準確無誤。
3、如有正負遷移，須***注明遷移量數值。
4、差壓變送器如需配三閥組，需另行注明。
5、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6、如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7、接觸介質O形密封環的材料有橡膠和氟橡膠等。
8、無特殊注明，出廠時灌充液為硅油。
