隔膜密封式差壓變送器

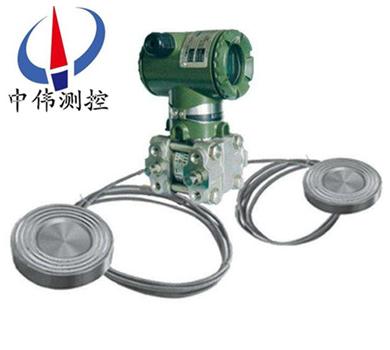

  • ZJA隔膜密封差壓變器送.jpg
隔膜密封式差壓變送器是采用國外應用***廣泛,技術***成熟的電容式傳感器芯體,并引進國外全套生產工藝和技術, 生產出的***新型系列化差壓送器。產品模塊化設計和全貼片封裝,多款精致******的塑料模具配以xj****的激光雕

Description:

一、產品概述:

ZWA118W系列隔膜密封式差壓變送器的關鍵原材料、元器件和零部件均源自進口或合資生產,整機經過嚴格組裝和測試。該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上******融合了目前國內zui為流行,并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點,讓使用者有耳目一新的感覺,并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,該系列產品除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。

二、小型輕量設計:

ZWA118W系列隔膜密封式差壓變送器由于采用ASIC放大器設計使包裝變小,以及膜盒構造和法蘭的小型化,這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量,而且提高了放大器的可靠性。

三、現場總線通信能力:

現場總線是雙向數字通信系統,是配置儀表控制系統的革新技術,同時也是前景很好的更新換代產品,用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

ZWA118W系列隔膜密封式差壓變送器提供兩種現場總線模式,FOUNDATION™現場總線低壓模式和PROFIBUS PA設備,以實現阿斯德和其他供應商的協同工作。軟件方面,ZWA118系列采用兩個AI功能塊計算差壓和靜壓,從而實現靈活的儀表配置。

四、產品應用:

用來測量氣體、液體和蒸汽的流量、液位、密度和壓力,然后將其轉變成4-20mADC的電流信號輸出。ZWA118W、ZWA118N和ZWA118Y也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊,通過它們進行設定和監控等。

五、主要特點:

1、超級的測量性能,用于壓力、差壓、液位、流量測量;

2、數字精度:+(-)0.2%;

3、模擬精度:+(-)0.75%+(-)0.1%F.S;

4、全性能:+(-)0.25F.S;

5、穩定性:0.25% 60個月;

6、量程比:100:1;

7、量速率:0.2S;

8、小型化(2.4kg)全不銹鋼法蘭,易于安裝;

9、過程連接與其它產品兼容,實現測量;

10、世界上***一采用H合金護套的傳感器(技術),實現了優良的冷、熱穩定性;

11、采用16位計算機的智能變送器;

12、標準4-20mA,帶有基于HART協議的數字信號,遠程操控;

13、支持向現場總線與基于現場控制的技術的升級。

六、標準技術規格:

1、通信線路條件:

電源電壓:16.4~42V DC(16.4~30V DC);

通信距離:2km,使用CEV電纜時;

負載電容:0.22μF以下;

負載電感:3.3mH以下;

與電源線的間距:15cm以上;

連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40~85(-40~185°F)(一般型);-30~80℃(-22~176°F)(帶數字式表頭)。

2、工作壓力:7kPaabs(20mmHgabs) ~法蘭的額定工作壓力。

3、電源電壓變動的影響0.005%/V(21.6~32VDC,350Ω)。

4、安裝:

變送器:2-inch管道安裝;

密封件:法蘭安裝。

5、安裝法蘭規格:

ANSI規格的法蘭與墊片接觸的一面,進行鋸齒形加工(根據ANSIB16.5)

6、防水結構:

JIS C0920防浸型(相當于IECIP67和NEMA4X)

7、變送器材質:

法蘭:JISSUS14A

法蘭螺栓:參閱“型號及規格代碼表"

8、隔膜密封件材質:

毛細管:JIS SUS316;

保護管:JIS SUS304;

PVC屏蔽(PVC的zui大使用溫度:100℃)。

9、阻尼時間常數:

放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值;

放大器組件時間常數:0.2~64秒,可分9段設定;

當毛細管長3m,注入液的代碼A時,在正常溫度下取得的值。

七、帶遠傳裝置的變送器適用于下列工況:

1、需要將高溫介質與變送器隔離。

2、測量介質對變送器敏感元件有腐蝕作用。

3、被測介質由于環境或溫度變化而固化或結晶。

4、更換被測介質需要嚴格凈化測量頭。

5、懸浮液體或高粘度介質。

6、測量頭須***保持清潔衛生。

7、密封壓力容器測量。

八、規格量程:

應用

類型

型號

膜盒

量程(KPa)

zui大工作壓力

差壓和液位(隔膜密封式)

凸膜片

ZWA118N

ZWA118W

ZWA118Y

M

2.5-100

基于法蘭規格

平膜片

一平一凸

H

25-500


九、選型編碼:

ZWA118W

隔膜密封式差壓變送器(中偉測控)

ZWA438W

隔膜密封式壓力變送器


代碼

量程范圍KPa

3

0-1.3~7.5

4

0-6.2~37.4

5

0-31.1~186.8

6

0-117~690

7

0-345~2068

8

0-117~690


代碼

輸出

E

4-20mADC

S

智能式


代號

法蘭材料

法蘭材料

22

316SST

316SST


代號

附加功能

S1

一個遠傳裝置


S2

二個遠傳裝置



代碼

選項

M1

0-100%線性指示表

M2

LED顯示表

M3

LCD顯示表

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

d

隔爆型dⅡBT4

i

本安型iaCT6


十、設計選用及訂貨須知:

1、ZWA118W系列隔膜密封式差壓變送器的工作壓力還取決于選定法蘭的規格。

2、遠傳裝置的工作溫度,由所選擇的灌充液種類確定。

3、遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用,所產生的輸出變化。

4、靜壓和溫度影響,均是在***大量程時測得。

5、遠傳壓力變送器一側毛細管長度一般為1.5米,***長不宜超過3米(特殊情況協議商定)。

售后服務承諾:

1、我公司所售中偉差壓變送器產品在十二個月以內出現質量問題的,負責免費維修。

2、質保期內如我公司產品出現任何質量問題,我公司負責免費維修或更換。

3、質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。

4、質保期后產品出現質量問題,我公司負責維修,收取損壞部件成本費。

5、如用戶需我公司現場服務,對省內用戶我公司服務人員12小時內到達現場,省外用戶48小時內到達現場。
