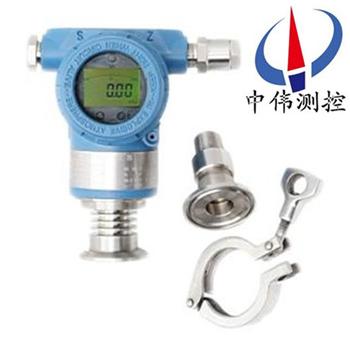

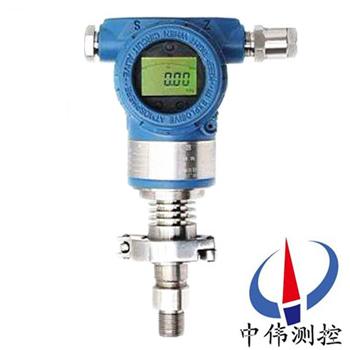

衛生型隔膜壓力變送器

•
•

衛生型隔膜壓力變送器是專門為醫藥、啤酒、奶倉等醫藥食品領域設計的專用型產品，其設計完全遵照醫藥食品行業的衛生級標準。利用齊平大波紋片使測量介質與壓力傳感器相隔離，其間灌充衛生及專用油，可保證在介質溫度

一、產品概述：

ZW3051TF系列衛生型隔膜壓力變送器是專門為醫藥、啤酒、奶倉等醫藥食品領域設計的專用型產品，該系列采用E+H專業技術，其設計完全遵照醫藥食品行業的衛生級標準。利用齊平大波紋片使測量介質與壓力傳感器相隔離，其間灌充衛生及專用油，可保證在介質溫度150℃的高溫下無溫漂的穩定工作，壓力變送器接口有卡箍式，M27×2，法蘭式可選擇。傳感器平面膜結構防止了結垢、不衛生及粘稠液體堵塞等問題。

二、工作原理：

ZW3051TF系列衛生型隔膜壓力變送器的原理是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號，再經過溫度補償和線性修正，轉化成標準電信號。

三、應用場合：

ZW3051TF系列衛生型隔膜壓力變送器滿足藥品生產質量規范(GMP)的要求,適宜衛生級系統,在此類系統中,介質不可與儀表測量系統相接觸。隔膜密封不會產生死角或無法排空的區域,此類儀表具有拆裝快捷方便,不易污染,便于清洗,外形美觀,技術性能安全可靠等優點,可廣泛應用于制藥,食品,飲料,制酪,水處理等工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。

四、主要特點：

1、快裝卡盤式：該形式產品采取醫藥食品等行業通用的“快卡”連接形式，通用性好，互換性強。

2、啤酒專用型：轉為啤酒行業設計，增設加長冷凝裝置，可有效地防止低溫結露。

3、壓旋式：采用螺母內螺紋壓旋式過程連接，便于拆裝和清洗。

4、旋入式：采用外螺紋旋入式過程連接。

5、法蘭式：采用平法蘭式過程連接。

6、FDA標準式：本產品是為符合醫藥行業中的美國FDA醫藥標準專門設計制造的新一代變送器。通體為不銹鋼材質。其采取螺紋旋入式的底部安裝形式，并為客戶配帶專用衛生級材質安裝底座，可與罐體底部緊密齊平安裝，實現真正意義上的衛生無死角。

五、技術參數：

1、測量介質：與316L不銹鋼兼容的各種液體、氣體或蒸汽

2、量程范圍：-100 kPa～0～2kPa…100MPa

3、壓力方式：表壓、絕壓、密封壓

4、供電電源：12VDC～36VDC

5、輸出信號：4～20mA、0～5V、0～10V、1～5V等

6、綜合精度：±0.5％FS（典型值）、±0.3％FS

7、溫度漂移：0.03％FS/℃

8、補償溫度：0～200℃

9、環境溫度：-40～85℃

10、介質溫度：-40～125℃

11、時間漂移：0.2％FS/年

六、產品特性：

1、316L不銹鋼隔離膜片結構；

2、平膜設計適合多種粘稠介質；

3、高穩定性及靈敏度；

4、全密封焊接結構；

5、多種過程連接方式；

6、多種量程選擇、用戶調試方便；

7、防雷擊、防射頻干擾；

8、具有零點/滿量程可調選擇；

9、可用小巧型液晶顯示表頭、經濟實用。

八、應用過程事項注意：

1、測量液體壓力時，法蘭液位變送器的安裝位置應避免液體的沖擊（就是水錘現象），以免傳感器過壓損壞。

2、在變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。

3、接線時,將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

4、在測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。

5、要防止法蘭液變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積；

6、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且法蘭液位變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。

7、要注意傳感器的導壓管要安裝在溫度波動小的地方；

8、測量蒸汽或其它高溫介質時,需接加緩沖管（盤管）等冷凝器,不應使變送器的工作溫度超過極限。

九、選型編碼：

十、設計選用及訂貨須知：

1、選型規格表中的數字、符號須***填寫清楚、準確無誤。

2、如有正負遷移，須***注明遷移量數值。

3、根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

4、需要標注工位號時，應在訂貨時注明。
