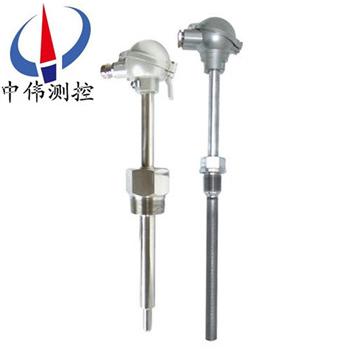

石油化工專用熱電偶
石油化工專用熱電偶保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽命，熱套熱電偶產品有五種不同結構和安裝方式，用戶可根據不同的溫度，壓力及蒸汽流速來選用。
Description：
一、產品概述：
WRN系列石油化工專用熱電偶專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
二、工作原理：
WRN系列石油化工專用熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。
熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
三、應用場合：
WRN系列石油化工專用熱電偶專業針對石油化工部門設計，可以直接測量-200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
四、公稱壓力：
WRN系列石油化工專用熱電偶一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
五、主要特點：
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測溫范圍大；
4、機械強度高，耐壓性能好。
六、技術參數：
1、電氣出口：M20×1.5，NPT1/2；
2、連接尺寸：M20×1.5，NPT1/2；
3、防護等級：IP65磨頭；
4、隔爆等級：dⅡBT4，dⅡCT5；
5、公稱壓力：15～40MPa。
七、溫度范圍及允差：
八、選型代碼： 型 號 分度號 允 差 等 級 Ⅰ Ⅱ 允 差 值 測溫范圍℃ 允差值 測溫范圍℃ WRN K ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-1000 ±0．0075 ltl 333-1200 WRE E ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-800 ±0．0075 ltl 333-900 WRP S ±1℃ 0-1100 ±2．5℃ 0-600 ±「1+0．003（t-1100）」 1100-1600 ±0．0025 ltl 600-1600 WRQ R ±1℃ 0-1100 ±2．5℃ 0-1100 ±「1+0．003（t-1100）」 1100-1600 ±0．0025 ltl 1100-1600 WRR B — — — — — — ±0．0025 ltl 600-1700
W | 溫度儀表（中偉測控） |
R | |
熱電偶材料 | R）鉑銠30－鉑銠6 |
P）鉑銠10－鉑 | |
N）鎳鉻－鎳硅 | |
E）鎳鉻－銅鎳 （鎳鉻－康銅） | |
安裝固定形式 | 1）無固定式裝置式 |
2）固定螺紋式 | |
3）活動式法蘭 | |
4）固定法蘭式 | |
5）活動法蘭角尺形式 | |
6）固定螺紋錐形 保護管式 | |
接線盒形式 | 2）防濺式 |
3）防水式 | |
4）隔爆式 | |
設計序號 | 0）?16mm保護管 |
1）?25mm保護管（雙層套管） | |
2）?16mm高鋁質管（單層套管） | |
3）?20mm高鋁質管 |
九、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
