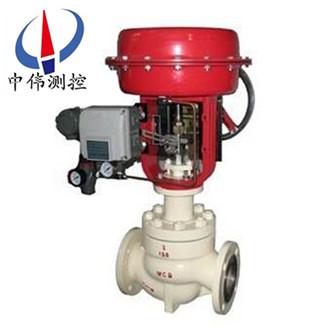

小口徑單座調節閥
小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
Description：
一、簡介說明：
HLS系列小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。小口徑單座調節閥 結構緊湊，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
二、小口徑單座調節閥的性能：
1、泄漏量：金屬閥座:符合ANSIB16.104Ⅳ級，小于額定的Cv的0.01％；
2、軟閥座：符合ANSIB16.104Ⅵ級， 小于額定；
3、快開閥芯：小于額定Cv的0.00001%；
4、回差：1％(帶定位器);3％(不帶定位器) ；
5、線性：±l％(帶定位器);±5％(不帶定位器) ；
6、備注：采用標準的V型聚四氟乙烯填料；
7、可調范圍：50∶l(Cv≥1.0)或30∶1(Cv≤0.63)。
三、小口徑單座調節閥的技術參數：
1、型式:：直通單座鑄造球型閥 ；
2、公稱通徑：20、25mm ；
3、公稱壓力：SD-HLSI125、150、300、600；JIS 10、16、20、30、40K PNl.6、4.0、6.4MPa
4、連接型式：法蘭式：FF、RF、RJ和LG；標準按ANSI Bl6.5，JISB2201JB/T79.1PNl.6MPa，JB/T79.2凹凸面 ；
5、焊接式：嵌接焊SW；
6、材 料：HT200ZG25 ZG1Cr18Ni9；ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo ；SDPH21SCPH61Ti；
7、上閥蓋:常溫型(P)：-l7～+230℃；
8、伸長Ⅰ型(E1)：-45～-17℃， +230～+566℃；
9、伸長Ⅱ型(E2)：整體式(E2I):-100～-45℃焊接式(E2W):-196-100℃ ；
10、壓蓋型式：螺栓壓緊式 ；
11、填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
四、閥內組件：
1、閥芯型式：單座柱塞型閥芯；
2、流量特性：金屬閥座:Cv值從0.4～14的高精度流量特性符合IEC534-2 ；
3、工作范圍：軟閥座的工作溫度和壓差 司太萊堆焊的工作溫度和壓差；
4、材 料：1Cr18Ni9司太萊合金堆焊 9Crl8MoV。
五、小口徑單座調節閥的執行機構：
1、型式：HA多彈簧式薄膜執行機構；
2、膜片材料：乙丙橡膠夾尼龍；
3、彈簧范圍：0.02～0.10，0.08～0.24MPa；
4、供氣壓力：0.14，0.16，0.28，0.40MPa ；
5、氣源接頭：Rc l/4 ；
6、環境溫度：-30～+70℃；
7、閥作用型式：氣-開式或氣-關式；
8、附件：定位器、手輪機構、氣動閥位傳送器。
六、值和行程：
閥芯型式 | 閥座和流量特性 | 額定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
柱塞閥芯 | 金屬閥座 | 等百分比（%） | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
線性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
軟閥座 | 等百分比（%） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
線性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
公稱通徑 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
七、允許壓差：
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1D | 1.4 | 0.2～1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
1.6 | 0.2～1.0 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 28 | 21 | 13 | |
100 | 100 | 100 | 84 | 84 | 52 | 52 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | 40* | 40* | 40* | 40* | 39 | |
100 | 100 | 84 | 84 | ||||||||||
DKA2D | 1.4 | 0.2～1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
1.6 | 0.2～1.0 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 25.2 | |
100 | 100 | 100 | 100 | 100 | 100 | 54 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 40* | 40* | 40* | |
100 | 100 | 75 | |||||||||||
B.氣-開式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1R | 1.4 | 0.2～1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
2.8 | 0.8～2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 39 | 29 | 18 | |
100 | 100 | 100 | 100 | 100 | 72 | 72 | |||||||
DKA2R | 1.4 | 0.2～1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
2.8 | 0.8～2.4 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 35 | |
100 | 100 | 100 | 100 | 100 | 100 | 76 | 56 | ||||||
注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
八、法蘭距 mm：
稱通徑 | A | ||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 溝槽型嵌入型 | JIS 30K溝槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法蘭距符合IEC534-3標準。
九、外形尺寸 mm：
執行機構 | H | φB | C | E | |||
常溫型P | 伸長Ⅰ型E1 | 伸長Ⅱ型E2I | 伸長Ⅱ型E2W | ||||
DKA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
DKA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg
十、法蘭連接：
公稱通徑 | 執行機構 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
常溫型 （P） | 伸長Ⅰ型 （E1） | 伸長Ⅱ型 （E2I） | 伸長Ⅱ型 （E2W） | 常溫型 （P） | 伸長Ⅰ型 （E1） | 伸長Ⅱ型 （E2I） | 伸長Ⅱ型 （E2W） | ||
20、25 | SDA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
SDA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
十一、焊接連接：
公稱通徑 | 執行機構 | 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） |
20、25(SW) | SDA1D、R | 14 | 16 | 19 | 24 |
SDA2D、R | 21 | 23 | 26 | 31 |
設計選用及訂貨須知：
1、產品型號與名稱；
2、公稱通徑DNmm；
3、公稱壓力；
4、流量特性要求；
5、閥體材質及閥內件材料；
6、介質種類和溫度范圍；
7、閥前后壓力(壓差) ；
8、密封形式；
9、配套附件。
