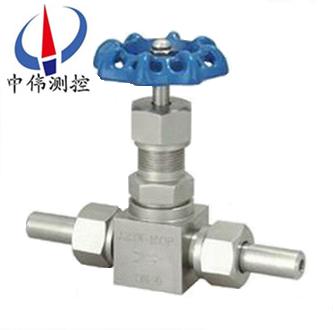

外螺紋截止閥
外螺紋截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工
Description：
一、簡介說明：
J23W系列外螺紋截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
二、外螺紋截止閥的優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
三、外螺紋截止閥的主要零件材料：
零件名稱Part name | 閥桿、閥蓋Stem,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
J23W-16P | 鉻鎳不銹鋼 Cr.Ni Stainless steel | 鉻鎳不銹鋼 Cr.Ni Stainless steel | 聚四氟乙稀、柔性石墨PTEF,Soft graphite |
J23W-40、J23W-160 | 優質碳鋼 High grade carbon steel | 鉻不銹鋼 Cr. Stainless steel |
四、主要性能規范：
型號 Type | 公稱壓力（MPa）Nominal pressure | 試驗壓力PS（MPa） Test pressure | 工作壓力（MPa）Working pressuer | 工作溫度（℃）Working temperature | 適用介質Applicable mediun | ||
殼體Shell | 密封（液）Seal | 密封（氣）Seal | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油氣水、油品等Petroleun gas Water,Oil etc. |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
五、主要外形及連接尺寸：
公稱直徑（mm）Nominal diameter | 尺 寸Dimensions | 重量（Kg）Weight | ||||||
D0 | D1 | D2 | L | H1 | H2 | M | ||
6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
六、設計選用及訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
七、售后服務承諾：
1、我公司所售中偉截止閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
