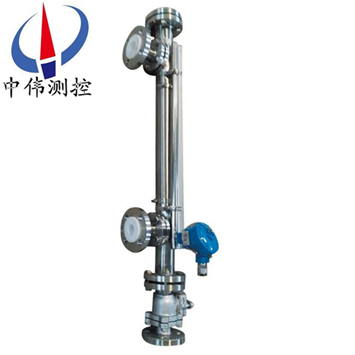

防腐遠傳型磁翻板液位計

•

防腐遠傳型磁翻板液位計與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上液位變送器，可將液位，界

一、產品概述：

ZW-UHZ系列防腐遠傳型磁翻板液位計是應用戶需要將液位信號傳送到控制中心的又一種液位計，它既有翻板液位計現場指示直觀之優點，又有UHZ內裝型液位計能將液位信號遠傳至室內便于集中指示和控制的特點。具有安全可靠、觀察方便、液位指示清晰、直觀等特點。可用于各種塔、罐、槽、球型壓力容器和鍋爐等設備作介質液面的位置指示和自動控制。

該系列液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、xj****性、實用性。

二、工作原理：

1、基本型

ZW-UHZ系列防腐遠傳型磁翻板液位計是根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動，開關動作時，實現報警或限位控制。

三、應用場合：

ZW-UHZ系列防腐遠傳型磁翻板液位計廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。

四、主要特點：

1、設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；

2、測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；

3、工作壓力范圍寬，耐壓從真空到42MPa；

4、工作溫度范圍寬，適用于從-160-450℃；

5、廣泛用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；

6、各型號均可選丁憂磁性報警開關，實現高低液位自動控制或報警；

7、各型號均可選配4-20mADC液位變送器，實現遠距離集中測量與控制。

五、技術參數：

1、測量范圍：300～5000㎜（超過5000mm時可特殊訂制）；

2、顯示精度：±10mm；

3、工作壓力：不銹鋼內襯PTFE：≤ 2.5MPa；

             不銹鋼內襯PP：≤ １.０Mpa；　

(壓力可做25Mpa, 詳見高溫高壓型儀表)

4、介質溫度：不銹鋼內襯PTFE：-20~200℃；

             不銹鋼內襯PP：-20~90℃；

5、介質密度：≥.0.5g/cm3；

6、介質密度差：≥.0.15g/cm3（測量界位）

7、介質粘度： ≤0.4Pa·S；

8、過程連接：DN20/25  PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。

9、接液材質： PTFE、PP；（按介質化學性質及使用溫度壓力選擇）；

10、浮子材質： PTFE、PP、不銹鋼襯PTFE等。

六、附加功能選擇項：

1、磁性限位開關：

常開型：高于報警點合并；

常閉型：高于報警點斷開；

開關容量：250VAC1A（阻性）250VAC0.3A；

開關壽命：100000次。

2、液位變送器：

輸出電流：4-20mADC；

分辨率：±1-±10mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

3、智能液位變送器：

輸出電流：4-20ADC；

分辨率：0.2mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

七、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。

八、使用與維護：

使用：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護：

1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

九、安裝步驟過程：

1、出廠后，已經全部調試配裝好，到達現場后，須***先清理干凈現場需要安裝的設備。

2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。

3、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。

十、安裝注意事項：

1、液位計安裝須***垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

十一、選型編碼：

十二、設計訂貨時請提供下列數據：

1、型號規格；磁翻板位計：ZW-UHZ系列；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用常規的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
