| 相關說明： |
一、簡介說明：
YP-100B系列不銹鋼膜片壓力表由測量系統（包括接頭. 法蘭 膜片）傳動機構\指示裝置和外殼組成。在被測壓介質的壓力作用下. 儀表的彈性元件（膜片）產生與壓力大小成正比的彈性一位移，借助連桿經傳動機構放大，由指示裝置被測壓力值。
二、結構原理：
YP-100B系列不銹鋼膜片壓力表的作用原理是基于彈性元件（測量系統上膜片）變形。膜片壓力表在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
三、用途范圍：
YP-100B系列不銹鋼膜片壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物持積聚的場合的壓力檢測時，可根據測量對耐腐蝕性能的不同要求而選用不同材料的膜片；外殼用不銹鋼材料的儀表；可在工作環境惡劣的情況下使用。
四、技術數據：
1、儀表執行標準：Q/320211 DGH07-2001；
2、儀表外殼防護等級：IP64；
3、耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級；
4、使用工作溫度：膜片壓力表、耐腐膜片壓力表-40℃~70℃；
5、耐震膜片壓力表、耐腐耐震膜片壓力表：灌充液為甘油時-5℃~55℃，灌充液為硅油時-25~55℃。
| 型號 |
名稱 |
外形尺寸 |
測量范圍 |
準確度% |
YP-100L
YP-150L |
膜片壓力表 |
圖一
（表一） |
0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;
0-0.6;0-1.0;0-1.6;0-2.5;
-0.1-0;-0.1-0.06;-0.1-0.15
-0.1-0.3;
-0.1-0.5;-0.1-0.9;-0.1-1.5;
-0.1-2.4MPa |
± 2.5 |
YP-100F
YP-150F |
法蘭膜片壓力表 |
圖二
（表二） |
YP-100L-F
YP-150L-F |
耐腐膜片壓力表 |
圖一
（表一） |
YP-100F-F
YP-150F-F |
法蘭連接耐腐膜片壓力表 |
圖二
（表二） |
YP-100L-Z
YP-150L-Z |
耐震膜片壓力表 |
圖一
（表一） |
YP-100L-FZ
YP-150L-FZ |
耐腐耐震膜片壓力表 |
圖一
（表一） |
YP-100L1-F
YP-150L1-F |
耐腐膜片微壓表 |
圖一
（表一） |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;
-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;
-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa |
YP-100F1-F
YP-150F1-F |
法蘭連接耐腐膜片微壓表 |
圖三
（表三） | 五、外形尺寸：
表一：
| 型號 |
外形尺寸 mm |
|
D1 |
D2 |
L1 |
L2 |
SW |
M |
| YP-100L |
110 |
97.5
（YP-100L1-F, YP-150L1-F
微壓:165） |
135 |
20 |
27 |
20X1.5
（G1/2A,R1/2） |
| YP-100L-F |
| YP-100L-Z |
165 |
| YP-100L-FZ |
| YP-150L |
160 |
160 |
| YP-150L-F |
| YP-150L-Z |
190 |
| YP-150L-FZ |
表二：
|
型號 |
測量上限MPa |
管子通徑DN |
法蘭連接 |
螺孔
L |
|
D |
K |
d |
B |
H |
c |
f1 |
YP-100F
YP-150F
YP-100F-F
YP-15OF-F |
0～0.1
～
0～1.6 |
32 |
140 |
100 |
78 |
31 |
50 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
50 |
16 |
3 |
18 |
|
50 |
165 |
125 |
102 |
49 |
50 |
18 |
3 |
18 |
|
0～2.5 |
32 |
140 |
100 |
78 |
31 |
50 |
18 |
2 |
18 |
| 40 |
150 |
110 |
88 |
38 |
50 |
18 |
3 |
18 |
| 50 |
165 |
125 |
102 |
49 |
50 |
20 |
3 |
18 |
| 可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造. |
圖二 圖三
表三：
| 型號 |
測量范圍KPa |
管子通徑DN |
法蘭連接 |
螺孔 |
| D |
K |
d |
B |
H |
c |
f1 |
M |
H |
YP-100F1-F
YP-150F1-F |
0-1.6～0-60 |
20 |
90 |
65 |
50 |
26 |
28 |
10 |
2 |
10 |
14 |
| 25 |
100 |
75 |
60 |
33 |
28 |
10 |
2 |
10 |
14 |
| 32 |
120 |
90 |
70 |
39 |
28 |
10 |
2 |
12 |
14 |
| 40 |
130 |
100 |
80 |
46 |
28 |
10 |
3 |
12 |

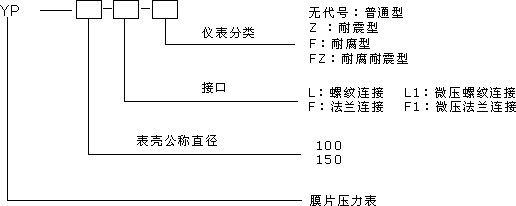

14 | 六、選型表：
|
