抱箍熱電阻的選型說明書

文件名稱：

抱箍熱電阻的選型說明書

更新時間：

2016.03.01

文件大小：

1

瀏覽次數：

下載地址：

相關說明：

一、儀表簡介：
WZPT-04系列抱箍熱電阻適用于管道管壁的溫度測量，其采用卡箍或抱箍的夾緊裝置，無需焊接就可將溫度探頭上的導熱板與管道壓接，具有拆卸方便，反應靈敏、抗壓耐震和測量可靠的優點。是天然氣、石油化工、電站等行業中普通使用的產品。
二、測量原理：
WZPT-04系列抱箍熱電阻是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。
三、抱箍熱電阻的特點：
1、裝配簡單、更換方便；
2、壓簧式感溫元件，抗震性能好；
3、測量范圍大；
四、主要技術參數：
1、電氣出口：M20×1.5，NPT1/2；
2、防護等級：IP65；
3、精度等級：AI級。
五、規格及型號：

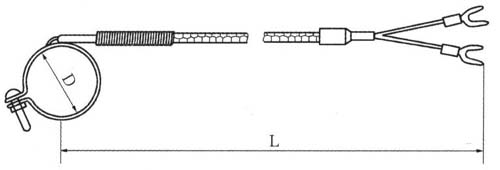

名稱	型號	分度號	測量范圍（℃）	抱箍材質	抱箍直徑D（mm）	導線長度L（mm）
抱箍式熱電偶熱電阻	WRNT-04	K	0～400	1Cr18Ni9Ti	Φ50～Φ100	1000～4000或根據用戶要求協議訂貨
	WRET-04	E
	WZPT-04	Pt100

六、選型表：

型號										說明
W										溫度儀表（中偉測控）
	Z									熱電阻
		P	感溫元件材料							P鉑銠10-鉑
		M								鎳鉻硅—鎳硅
		N								鎳鉻—鎳硅
		E								鎳鉻—銅鎳
		C								銅—銅鎳
		F								鐵—銅鎳
			K							鎧裝式
				無	偶絲對數					單支
				2						雙支
					1	安裝固定形式				無固定裝置
					2					固定卡套螺紋
					3					活動卡套螺紋
					4					固定卡套法蘭
					5					活動卡套法蘭
						2	接線盒形式			防噴式
						3				防水式
						6				圓接插式
						7				扁接插式
						8				手柄式
						9				補償導線式
							1	工作端形式		絕緣式
4								M	附加裝置形式	接觸塊式
								G		包箍式
