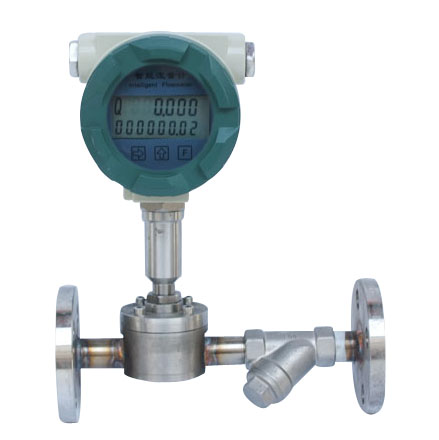

通用電子流量計
產品名稱：通用電子流量計
產品編號：10407-730
產品型號：ZW-LWE
更新時間：2013.08.27
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品編號：10407-730
產品型號：ZW-LWE
更新時間：2013.08.27
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
ZW-LWE系列通用電子流量計（以下簡稱流量計）是一種新型的機電一體智能速度式流量計。為國內******，它吸收了傳統速度式流量計中單流速流量計的特點，創新了結構，提高了精度。并通過微機進行系統內部誤差校正，使計量準確達到0.5級，并可現場在線標定。該流量計的特點是結構簡單，牢固耐用、安裝使用維修方便、微小流量即可計量、不卡堵。而且對介質要求不高，油、氣、砂、泥及混合液仍可完全正常工作。現場數字顯示累積和瞬時流量，直觀清晰準確，并有瞬時流量和每次流量轉換裝置。并均可清零。備有遠傳二次顯示的標準通訊接口。遠傳有脈沖及電流兩種輸出方式。有自備電源。無外接電源仍可使用。該流量計抗干擾能力強，在高電場、高磁場情況下工作正常。可適用于各種場所。
二、計量原理：
ZW-LWE系列通用電子流量計是速度式單流速流量計的一種，為我廠******zl****產品，結構為單一葉輪吊掛在管道一側，由液體推動其旋轉，通過傳感器轉換成電信號，經放大器后遠傳輸出。經過計算可取得流量值。
三、通用電子流量計的主要特點：
1、高準確度、量程比寬；
2、耐高溫、耐腐蝕；
3、防沙、防結垢、防雜質；
4、快卸式、可互換；
5、現場指示、遠傳輸出；
6、測量介質：水、污水、成品油、食用油。
四、環境條件：
1、環境溫度：-40℃～+80℃；
2、大氣壓力：86KPa～106KPa；
3、海拔：≤2000m；
4、外磁場強度：≤400A/m。
五、通用電子流量計的技術參數：
|
項目型號 |
公稱通徑
（mm） |
公稱壓力
（MPa） |
被測液體溫度(℃) |
流量范圍(m3/h) |
準確度(%) |
安裝形式 | ||
|
***小流量 |
***大流量 | |||||||
|
ZW-LWE-4 |
4 |
1.6
2.5
4.0
6.4
10
16
20
25
32
42 |
-20～+350 |
0.02 |
0.3 |
1.5 |
1 |
水平 |
|
ZW-LWE-6 |
6 |
0.03 |
0.5 |
1.5 |
1 |
水平 | ||
|
ZW-LWE-10 |
10 |
0.06 |
1.2 |
1.5 |
1 |
水平 | ||
|
ZW-LWE-15 |
15 |
0.10 |
2.0 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-20 |
20 |
0.15 |
3.0 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-25 |
25 |
0.2 |
6 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-40 |
40 |
0.6 |
20 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-50 |
50 |
1.0 |
30 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-80 |
80 |
3.5 |
80 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-100 |
100 |
6 |
120 |
1.5 |
0.5、1 |
水平 | ||
|
ZW-LWE-150 |
150 |
1.6
2.5
4.0
6.3 |
15 |
300 |
1.5 |
1 |
水平 | |
|
ZW-LWE-200 |
200 |
30 |
450 |
1.5 |
1 |
水平 | ||
|
ZW-LWE-250 |
250 |
35 |
700 |
1.5 |
1 |
水平 | ||
|
ZW-LWE-300 |
300 |
70 |
1500 |
1.5 |
1 |
水平 | ||
|
※50mpa以上定做 | ||||||||
1、工作電源：
A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；
B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。
2、整機功耗：
A．外電源：<2W;
B．內電源：平均功耗1mW，可連續使用兩年以上。
3、脈沖輸出方式：
A． 工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；
B． 定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V， 單位脈沖代表體積量可設定范圍：0.001m3~100m3。單選擇該值時須***注意：定標脈 沖信號頻率應≤900Hz。
C． 定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。
4、RS485通信（光電隔離），可實現以下功能：
A．采用RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量；
B．由RS485接口與數據采集器配套，可組成電話網絡通信系統，一臺數據采集器可帶15臺流量計；
C．由RS485接口與數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。
5、4～20mA標準電流信號（光電隔離）
與標準體積流量成正比，4mA對應0 m3/h， 20 mA對應***大標準體積流量（該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。
6、控制信號輸出：
A．下限報警信號（LP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，***大負載電流50mA；
B．上限報警信號（UP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，***大負載電流50mA；
C．關閥報警輸出（BC端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；
D．電池欠壓報警輸出（BL端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；
七、實時數據存儲功能：
1 流量計為了適應數據管理方面的需要，增加了實時數據存儲功能，由設定選擇以下三者之一：
A．起停記錄：***近的1200次起停時間、總量、凈流量記錄。出廠默認項。對應通信協議由公司另外提供）；
B．日記錄：***近920天的日期、零點時刻的溫度、壓力、標準體積流量和總量記錄。
C．定時間間隔記錄：1200條定時間間隔的日期時間、溫度、壓力、標準體積流量和總量記錄。
2 通過電腦可讀取上述存儲數據，形成數據報表、曲線圖供分析。
3.網絡通信管理軟件功能
流量計與數據采集器配套，可通過電話線或寬帶網進行通信，對網絡中的每臺流量計的歷史數據及參數進行讀取與設置，同時通信管理軟件可實現完善的管理功能。
4、防爆標志：ExdIIBT4;ExiaIICT4
5、防護等級：IP65
6、壓力損失
流量計實際壓力損失計算公式如下：
式中：
ΔP1——流量計實際壓力損失（KPa）；
ρ ——被測介質密度（kg/m3）
ΔP ——介質為干空氣時流量計的壓力損失(KPa),
7、接線口：出線接口為M20×1.5內螺紋。
八、選型注意事項：
在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此須***落實三個選型參數，即近期和遠期的***大、***小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。
a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；
c. 當兩種口徑流量計均能覆蓋***低和***高體積流量時，在壓損允許下，應盡量選小口徑；
d.勿使實際***小流量Qmin低于所選公稱通徑流量計的流量下限；
e.流量范圍、公稱壓力有特殊要求時可協議訂貨。
選型計算公式如下：
式中：T、P、Pa含義同上，Q為體積流量，Qn為標準體積流量，Z/Zn數值列于表2.因計算步長較大，表內數據僅供參考，表中數據按天然氣真實相對密度Gr=0.600，氮氣和二氧化碳摩爾分數均為0.00計算。當介質壓力低于0.1MPa，均可按Z/Zn＝1估算。
九、安裝尺寸：
十、選型表：
十一、設計訂貨選型須知：
1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！
2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、插入式等）。
4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
十二、售后服務承諾：
1、我公司所售流量計產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
|
公稱
通徑
（mm） |
4 |
6 |
8 |
10 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
L
（mm） |
150 |
200 |
240 |
260 |
260
300 |
260
320 |
300
350 |
350 |
400 |
400 | ||||||
|
H
（mm） |
240 |
240 |
280 |
280 |
280 |
300 |
350 |
400 |
400 |
400 | ||||||
|
連接
方式 |
螺紋 |
螺紋、法蘭 |
螺紋、法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 | ||||||
|
※為高壓P≥10MPA | ||||||||||||||||
|
基本
型號 |
1 |
2 |
3 |
4 |
5 |
說明 |
|
公稱
通徑 |
公稱
壓力 |
材質 |
遠傳
方式 |
工作
溫度 | ||
|
ZW-LWE |
|
|
|
|
|
通用電子流量計（中偉） |
|
|
4～450mm |
|
|
|
|
公稱通徑4～300mm |
|
|
|
1.6～42 |
|
|
|
公稱壓力1.6～42mpa |
|
|
|
|
C4 |
|
|
304不銹鋼 |
|
|
|
|
C6 |
|
|
316不銹鋼 |
|
|
|
|
|
F |
|
脈沖、當量輸出 |
|
|
|
|
|
I |
|
電流輸出 4-20MA |
|
|
|
|
|
R |
|
RS485、Mudbus |
|
|
|
|
|
H |
|
Hart協議 |
|
|
|
|
|
|
A |
介質溫度≤80℃ |
|
|
|
|
|
|
B |
介質溫度≥80℃ |
